Inden for den moderne automatiserede produktion og materialehåndtering er vakuumchufs blevet et nøgleværktøj til at øge effektiviteten og reducere lønomkostningerne. Ved at bruge princippet om vakuumundertryk kan de fastgøres til emner af forskellige materialer og former, hvilket muliggør højhastigheds, præcise og sikre håndteringsoperationer. Fra glaspaneler og metalplader til plastprodukter og papkasser kan vakuumchufs håndtere det hele med lethed og anvendes i vid udstrækning i industrier som elektronikproduktion, bilproduktion og logistisk emballage.
Inden for den moderne automatiserede produktion og materialehåndtering er vakuumchufs blevet et nøgleværktøj til at øge effektiviteten og reducere lønomkostningerne. Ved at bruge princippet om vakuumundertryk kan de fastgøres til emner af forskellige materialer og former, hvilket muliggør højhastigheds, præcise og sikre håndteringsoperationer. Fra glaspaneler og metalplader til plastprodukter og papkasser kan vakuumchufs håndtere det hele med lethed og anvendes i vid udstrækning i industrier som elektronikproduktion, bilproduktion og logistisk emballage.
Meiwha vakuumpatron
I. Vakuumchuckens funktionsprincip
Princippet for en vakuumpatron er baseret på forskellen i atmosfærisk tryk. Kort sagt skaber den kunstigt et lavtryksområde (vakuum) og bruger trykforskellen mellem det ydre normale atmosfæriske tryk og det indre lavtryk til at generere en klæbekraft, hvorved objektet "suges" ind.
Vakuumspænderens driftsproces:
1. Forseglet kontakt: Spændepatronens læbekant (normalt lavet af elastiske materialer såsom gummi, silikone, polyurethan osv.) kommer i kontakt med overfladen af det objekt, der absorberes, og danner et initialt, relativt forseglet hulrum (spændepatronens indre rum).
2. Støvsugning: Vakuumgeneratoren, der er tilsluttet patronen (f.eks. en vakuumpumpe, et venturirør/en vakuumgenerator), begynder at køre.
3. Skab trykforskel: Når luften evakueres, falder trykket i patronhulrummet hurtigt (der danner en negativ tryk-/vakuumtilstand).
I dette øjeblik er det atmosfæriske tryk uden for spændepatronen (ca. 101,3 kPa / 1 bar) meget større end trykket inde i spændepatronen.
4. Generering af klæbekraft: Denne trykforskel (eksternt atmosfærisk tryk - internt vakuumtryk) virker på det effektive område, hvor spændepatronen kommer i kontakt med objektet.
Ifølge formlen adsorptionskraft (F) = trykforskel (ΔP) × effektivt adsorptionsareal (A) genereres en kraft vinkelret på objektets overflade (adsorptionskraft), der "presser" objektet fast mod spændepatronen.
5. Oprethold adsorption: Vakuumgeneratoren kører kontinuerligt eller opretholder vakuumniveauet inde i spændepatronen via envejsventilen i vakuumkredsløbet eller vakuumtanken, hvorved vedhæftningskraften opretholdes.
6. Slip emnet: Når det er nødvendigt at frigøre objektet, vil styresystemet slukke for vakuumkilden. Normalt føres den omgivende luft tilbage i patronkammeret gennem en brudt vakuumventil. Trykket i og uden for patronen vender tilbage til ligevægt (begge ved atmosfærisk tryk), klæbekraften forsvinder, og objektet kan derefter frigøres.
Ud fra dette kan det konkluderes, at nøgleelementerne i vakuumspændepatronen til at holde emnet er:
1. Tætningsegenskaber: God tætning mellem spændepatronens læbe og objektets overflade er en forudsætning for at danne et effektivt vakuumkammer. Objektets overflade skal være relativt glat, flad og ikke-permeabel (eller uden mikroporer).
2. Vakuumgrad: Vakuumniveauet (negativ trykværdi), der kan opnås inde i borepatronen, påvirker direkte adsorptionskraftens styrke. Jo højere vakuumgraden er, desto større er adsorptionskraften.
3. Effektivt adsorptionsområde: Området inden for borepatronens læbekant, der rent faktisk kommer i kontakt med objektet. Jo større området er, desto større er adsorptionskraften.
4. Materialetilpasningsevne: Spændepatronmaterialet skal kunne tilpasse sig overfladeegenskaberne på det objekt, der gribes (glat, ru, porøs, olieagtig osv.) samt miljøet (temperatur, kemiske stoffer).

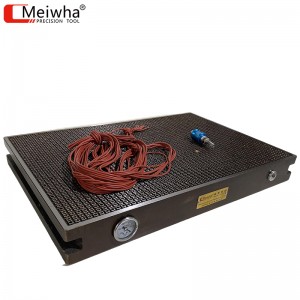

CNC-vakuumpatron
II. Vedligeholdelsesmetoder for vakuumspændepatroner:
1. Daglig inspektion og rengøring:
Rengøring af overfladen afvakuumpatronFør og efter hver brug eller med jævne mellemrum (afhængigt af arbejdsforholdene) skal du bruge en ren, blød klud eller et fiberdug dyppet i vand eller et neutralt rengøringsmiddel til at tørre sugekoppens læbekant og arbejdsflade af. Brug ikke organiske opløsningsmidler (såsom acetone, benzin), stærke syrer eller stærkt baserede rengøringsmidler, da de vil korrodere gummimaterialet og forårsage hærdning og revner.
Fjern fremmedlegemer: Undersøg og fjern støv, snavs, oliepletter, skærevæsker, svejseslagge osv. fra sugekoppens læbekant, de indvendige kanaler og overfladen af den genstand, der suges op. Disse kan skade tætningens ydeevne.
Kontrollér forseglingens integritet: Undersøg visuelt for eventuelle skader, revner, ridser eller deformationer på borepatronens kant. Når du fastgør genstanden, skal du lytte omhyggeligt efter tydelige lyde fra luftlækage og observere, om vakuummåleren hurtigt kan nå og opretholde målværdien.
2. Regelmæssig dybdegående inspektion:
Kontrollér for slid: Undersøg omhyggeligt vakuumpatronens læber, især de kanter, der kommer i kontakt med genstanden. Er der tegn på overdreven slid, såsom udtynding, udfladning, flosning eller hak? Slid kan reducere tætnings- og vedhæftningsegenskaberne betydeligt.
Kontrollér for ældning: Observer om spændepatronmaterialet er blevet hårdt, sprødt, har mistet elasticitet, har udviklet revner eller vist betydelig misfarvning (f.eks. gulning eller hvidhed). Dette er et tegn på materialeældning.
Kontroller forbindelserne: Sørg for, at borepatronerne er sikkert fastgjort til borepatronholderne, og at borepatronholderne er sikkert forbundet til vakuumrørene uden løshed eller luftlækage. Kontroller også, om hurtigkoblingerne er i god stand.
Inspicer vakuumrørene: Kontroller, om vakuumslangen, der forbinder borepatronen, er ældet (bliver hård, revner), fladtrykt, bøjet, tilstoppet eller beskadiget med luftlækage.
3. Udskiftning og vedligeholdelse:
Udskift i tide: Hvis du opdager, at vakuumpatronen er slidt, beskadiget, meget gammel, permanent deformeret eller har genstridige pletter, der er vanskelige at rengøre, skal du udskifte den med det samme. Forsøg ikke at reparere den beskadigede patron, da dette kan føre til sikkerhedsrisici og ustabil ydeevne. Generelt anbefales det at fastsætte en regelmæssig udskiftningsplan baseret på brugshyppighed og arbejdsforhold (f.eks. hver 3.-6. måned eller oftere).
Reservedelsbeholdning: Oprethold et lager af reservedele til almindeligt anvendte borepatroner for at reducere nedetid.
Korrekt installation: Når du udskifter vakuumpatronen, skal du sørge for korrekt installation med moderat tilspændingskraft (undgå for stor tilspænding, da dette kan beskadige patronen, eller utilstrækkelig kraft, da dette kan forårsage luftlækage), og forbindelsesrøret skal være fri for deformationer.
Opbevaring: Støttepatronen skal opbevares køligt, tørt og mørkt, væk fra varmekilder, ozonkilder (såsom motorer, højspændingsudstyr) og kemikalier. Undgå at klemme eller deformere den.
4. Forebyggende vedligeholdelse og fejlfinding:
Matchende valg: Vælg den passende type vakuumpatron (flad, bølget, elliptisk, svampesugekop osv.), materiale (NBR nitrilgummi, silikone, polyurethan, fluorgummi osv.) og størrelse baseret på vægt, størrelse, materiale, overfladetilstand og miljøforhold (temperatur, kemisk miljø) for det objekt, der skal opfanges.
Undgå overbelastning: Sørg for, at hæftekraften (under hensyntagen til sikkerhedsfaktoren, normalt mere end det dobbelte af den normale værdi) er tilstrækkelig til at gribe fat i genstanden, og undgå at holde spændepatronen i en ekstrem belastningstilstand i lang tid.
Undgå ekstreme forhold: Undgå at udsætte vakuumpatronen for for høje temperaturer (over materialets tolerancegrænse), stærke ultraviolette stråler, ozon eller ætsende kemikalier i længere tid.
Undgå hårde stød/ridser: Sørg for, at borepatronen ikke udøver for stor kraft og kolliderer med emnet eller bordoverfladen under programmering eller betjening, og undgå at blive ridset af skarpe genstande.
Meiwha vakuumpatron
III. Fejldiagnose af vakuumpatron: Når hæftekraften falder, eller den ikke kan holde objektet, bør du foretage en undersøgelse.
Borepatronhuset (slid, skader, ældning, snavs)
Tætningsring / Samling (utæt)
Vakuumrør (beskadiget, tilstoppet, utæt)
Vakuumgenerator/pumpe (nedsat ydeevne, filtertilstopning)
Vakuumafbryder/-sensor (fejl)
Vakuumafbrydelsesventil (lækkende eller ikke lukket)
Overfladen på den genstand, der suges ind (porøs, ujævn, olieagtig, åndbar)
IV. Almindelige problemer med vakuumchucks:
1. Kan vakuumpatronen ikke fastgøres til disse genstande?
Åndbare materialer, ekstreme overfladefejl, klæbende overflader
2. Hvad er forskellen mellem en vakuumpatron og en elektromagnetisk patron?
| Karakter | Vakuumpatron | Elektromagnetisk borepatron |
| Arbejdsprincip | Atmosfærisk trykforskel adsorption | Det elektromagnetiske felt magnetiserer ferromagnetiske materialer og genererer derved sugning. |
| Anvendelige materialer | Alle faste stoffer (med forseglet overflade) | Kun ferromagnetiske metaller (såsom stål, jern osv.) |
| Energiforbrug | Det kræver kontinuerlig støvsugning (med højt energiforbrug) | Den forbruger kun energi i den første tændingsperiode og har et lavt energiforbrug under den efterfølgende drift. |
| Sikkerhed | Strømsvigt kan stadig opretholde adsorption (kræver vakuumafbrydelse) | Strømsvigt forårsager øjeblikkeligt krafttab (genstande kan falde ned) |
| Overfladekrav | Bange for oliepletter og støv (som kan beskadige tætningen) | Ikke bange for oliepletter, men luftgabet vil svække den magnetiske kraft. |
| Temperaturbegrænsning | Højtemperaturbestandigt materiale (silikone/fluorgummi) | Høj temperatur er tilbøjelig til afmagnetisering (normalt under 150 ℃) |
| Applikationsscenarier | Glas, plastik, fødevarer, elektronik osv. | Maskinværktøjsudstyr, stålhåndtering |
Vakuumpatron, som en vigtig funktionel komponent i moderne automatiserede håndterings- og produktionssystemer, har vist deres fordele såsom høj effektivitet, sikkerhed og bred anvendelighed. Som et resultat har de spillet en uerstattelig rolle inden for områder som elektronikproduktion, bilindustrien, emballagelogistik osv. Gennem korrekt valg og videnskabelig vedligeholdelse kan vakuumspændepatroner ikke kun forbedre produktionseffektiviteten betydeligt, men også reducere udstyrsslid og driftsomkostninger.
Hvis du leder efter en stabil, langvarig og omkostningseffektiv vakuumpatronløsning, kan vi tilbyde dig en one-stop-service, herunder vejledning i udvælgelse, tilpasset design og eftersalgssupport.
Kontakt vores tekniske team med det samme for at få en gratis løsningsvurdering og et personligt tilbud, og for at gøre dit produktionssystem mere effektivt og pålideligt!
